毫米波测速雷达工作原理---雷达测速屏、弯道预警、哨兵系统传感器

新闻详情

来源: | 作者:剑鱼光电 | 发布时间: 2023-09-01 | 186 次浏览 | 分享到:

24GHz毫米波测速雷达是一种常见的用于交通违法行为监测和车辆测速的设备。它利用射频技术发射和接收微弱的24GHz毫米波信号，通过反射、多普勒效应等原理实现对车辆的速度测量。下面剑鱼光电将详细介绍24GHz毫米波测速雷达的工作原理。

一、测速雷达工作原理

首先，24GHz毫米波测速雷达包括一个天线系统、一个发射器和一个接收器。发射器通过毫米波电路产生高频的24GHz微弱信号，并通过天线系统将信号发送到待测区域。当射出的24GHz微弱信号遇到来自车辆的障碍物时，部分信号将被障碍物反射回来。接收器通过天线系统接收和捕获这些反射信号，并将其转换成电信号。

然后，接收器中的信号处理单元会对接收到的信号进行处理。首先，它会通过解调和滤波等操作，将反射信号中的有用信息提取出来，去除噪声和干扰信号。接着，信号处理单元会利用多普勒效应来测量车辆的速度。多普勒效应是指当车辆接近或远离测速雷达时，反射信号的频率会发生变化。通过分析信号的频移，可以确定车辆在测速器所处位置的速度。

最后，通过计算和分析处理后的信号数据，测速雷达可以确定车辆的速度。通常，测速雷达设备会将测得的速度显示在设备上，供执法人员使用。同时，一些测速雷达还具备自动违法行为识别功能，能够判断车辆是否超速等交通违法行为，并及时报警提醒。

总结起来，24GHz毫米波测速雷达通过向车辆发射微弱的24GHz毫米波信号，通过多普勒效应实现对车辆的速度测量。它是一种常用的交通监测设备，广泛应用于公路、高速公路以及城市道路等地方，有助于维护交通秩序和提升交通安全性。

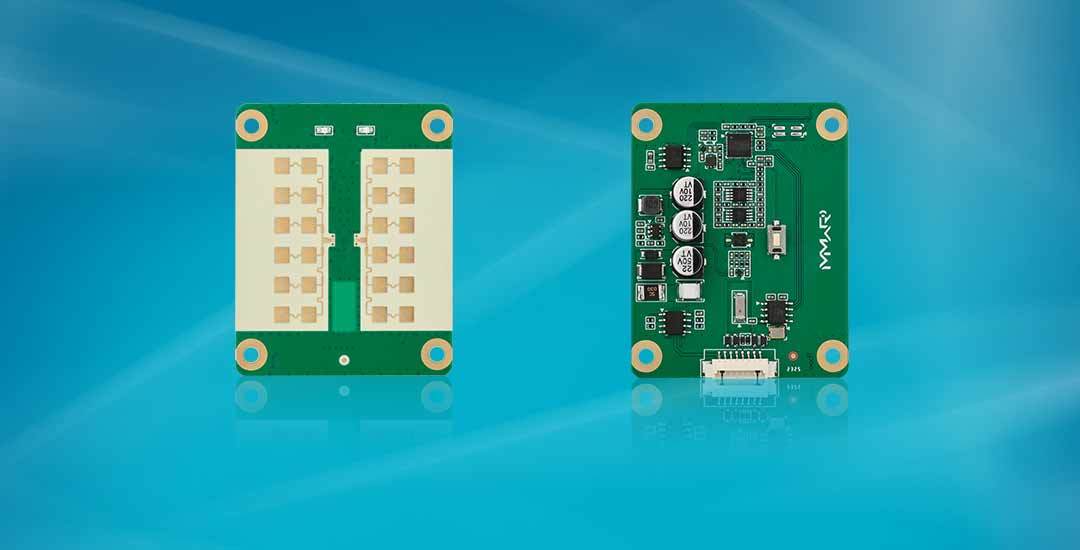

二、剑鱼测速雷达MWR308介绍

1、产品描述
